Рублёвская станция водоподготовки

Рублевская станция водоподготовки находится недалеко от Москвы, в паре километров от МКАДа, на северо-западе.

Расположена она прямо на берегу Москвы-реки, откуда и забирает воду для очистки.

Чуть выше по течению Москва-реки располагается Рублевская плотина.



Плотина была построена в начале 30х годов. В настоящее время используется для регулирования уровня Москвы-реки, для того, чтобы мог функционировать водозабор Западной станции водоподготовки, который находится на несколько километров выше по течению.



Поднимемся наверх:



На плотине используется вальцовая схема - затвор двигается по наклонным направляющим в нишах с помощью цепей. Приводы механизма находятся сверху в будке.



Взгляд вниз по течению - чуть дальше располагается станция, а еще чуть дальше Москва-река попадает на территорию Москвы, где безвозвратно становится грязной из-за многочисленных стоков.



Выше по течению находятся водозаборные каналы, вода с которых, как я понял, поступает на Черепковские очистные сооружения, находящиеся неподалеку от самой станции и являющиеся ее частью.



Иногда, для забора проб воды из реки Мосводоканал использует катер на воздушной подушке. Пробы забираются ежедневно по несколько раз в нескольких точках. Нужны они для определения состава воды и подбора параметров технологических процессов при ее очистке. В зависимости от погоды, времени года и прочих факторов состав воды сильно меняется и за этим постоянно следят.



Кроме того пробы воды из водопровода отбирают на выходе из станции и во множестве точек по всему городу, как сами Мосводоканаловцы, так и независимые организации.

Также имеется ГЭС небольшой мощности, включающая три агрегата.



В настоящее время она остановлена и выведена из эксплуатации. Заменять оборудование на новое - экономически не целесообразно.



Пора выдвигаться на саму станцию водоподготовки! Первое куда пойдем - насосная станция первого подъема. Она закачивает воду из Москвы-реки и поднимает ее вверх, на уровень самой станции, которая находится на правом, высоком, берегу реки. Заходим в здание, поначалу обстановка вполне обычная - светлые коридоры, информационные стенды. Неожиданно встречается квадратный проем в полу, под которым огромное пустое пространство!



Впрочем к нему мы еще вернемся, а пока пойдем дальше. Огромный зал с квадратными бассейнами, насколько я понял это что-то типа приемных камер, в которые поступает вода из реки. Сама река находится справа, за окнами. А насосы закачивающие воду - слева внизу за стенкой.



Снаружи здание выглядит так:


Фото с сайта Мосводоканала.

Тут же установлено оборудование, похоже это автоматическая станция анализа параметров воды.



Все сооружения на станции имеют весьма причудливую конфигурацию - много уровней, всевозможные лесенки, спуски, баки, и трубы-трубы-трубы.





Какой-то насос.



Спускаемся вниз, примерно на 16 метров и попадаем в машинный зал. Тут установлено 11 (три запасных) высоковольтных мотора, приводящих в движение центробежные насосы уровнем ниже.



Один из запасных моторов:



Для любителей шильдиков :)



Вода снизу закачивается в огромные трубы, которые вертикально проходят через зал.





Все электротехническое оборудование на станции выглядит очень аккуратно и современно.



Красавцы :)



Заглянем вниз и увидим улитку! Каждый такой насос имеет производительность 10 000 м³ в час. Для примера, он мог бы полностью, от пола до потолка заполнить водой обычную трехкомнатную квартиру всего за минуту.



Спустимся на уровень ниже. Тут гораздо прохладнее. Этот уровень находится ниже уровня Москва-реки.



Не очищенная вода из реки по трубам поступает в блок очистных сооружений:



Таких блоков на станции несколько. Но перед тем как пойти туда, сначала посетим другое здание, называемое "Цех производства озона". Озон, он же O₃ используется для обеззараживания воды и удаления из нее вредных примесей, с помощью метода озоносорбции. Данная технология вводится Мосводоканалом в последние годы.

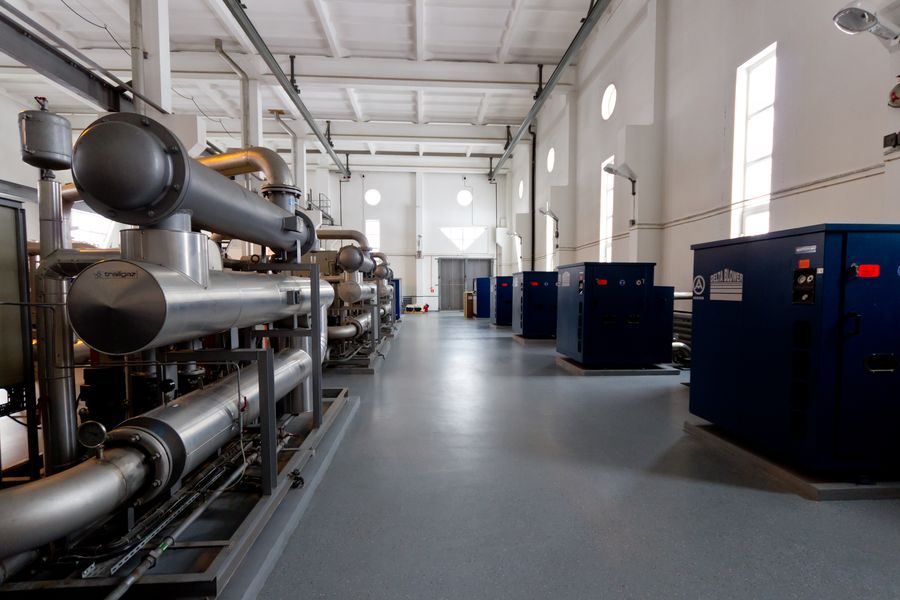

Для получения озона используется следующий техпроцесс: воздух с помощью компрессоров(справа на фото) нагнетается под давлением и попадает в охладители(слева на фото).



В охладителе воздух охлаждается в два этапа с использованием воды.



Затем подается на осушители.



Осушитель представляет из себя две емкости содержащие смесь поглощающую влагу. В то время как одна емкость используется, вторая восстанавливает свои свойства.



С обратной стороны:



Оборудование управляется с помощью графических сенсорных экранов.



Далее подготовленный холодный и сухой воздух поступает в генераторы озона. Генератор озона представляет собой большую бочку, внутри которой расположено множество трубок-электродов, на которые подается большое напряжение.



Так выглядит одна трубка(в каждом генераторе из десятки):



Ершик внутри трубки :)



Через стеклянное окошко можно посмотреть на весьма красивый процесс получения озона:



Пришло время осмотреть блок очистных сооружений. Заходим внутрь и долго поднимаемся по лестнице, в результате оказываемся на мостике в огромном зале.



Тут самое время рассказать про технологию очистки воды. Сразу скажу, что я не специалист и процесс понял лишь в общих чертах без особых подробностей.



После того как вода поднимается из реки, она попадает в смеситель - конструкция из нескольких последовательных бассейнов. Там в нее поочередно добавляют разные вещества. В первую очередь - порошковый активированный уголь (ПАУ). Затем в воду добавляют коагулянт (полиоксихлорид алюминия) – который заставляет мелкие частицы собираться в более крупные комки. Затем вводится специальное вещество называемое флокулянт - в результате чего примеси превращаются в хлопья. Затем вода попадает в отстойники, где все примеси осаждаются, после чего проходит через песчаные и угольные фильтры. В последнее время добавился и еще один этап - озоносорбция, но об этом ниже.

Все основные реагенты применяющиеся на станции (кроме жидкого хлора) в один ряд:



На фотографии насколько я понял - зал смесителя, найдите людей в кадре :)



Всевозможные трубы, резервуары и мостики. В отличие от канализационных очистных сооружений тут все гораздо запутаннее и не так интуитивно понятно, кроме того, если там большая часть процессов происходит на улице, то подготовка воды происходит полностью в помещениях.



Этот зал является лишь малой частью огромного здания. Частично продолжение можно разглядеть в проемах внизу, туда отправимся позже.



Бассейн:



Слева стоят какие-то насосы, справа огромные баки с углем.



Там же очередная стойка с оборудованием измеряющим какие-то характеристики воды.



Баки с углем.



Далее проходим вглубь блока, чтобы увидеть процесс озонирования воды.



Озон является крайне опасным газом (первая, высшая категория опасности). Сильнейший окислитель, вдыхание которого может привести к летальному исходу. Поэтому процесс озонирования происходит в специальных закрытых бассейнах.



Всевозможная измерительная аппаратура и трубопроводы. По бокам - иллюминаторы, через которые можно посмотреть на процесс, сверху - прожекторы, которые также светят через стекла.





Внутри водичка очень активно бурлит.



Отработанный озон поступает к деструктору озона представляющим собой нагреватель и катализаторы, там озон полностью разлагается.

Переходим к фильтрам. На табло показывается скорость промывки(продувки?) фильтров. Фильтры со временем загрязняются и их очищают.



Фильтры представляют собой длинные резервуары наполненные гранулированным активированным углем(ГАУ) и мелким песком по специальной схеме.



Фильтры находятся в отдельном изолированном от внешнего мира пространстве, за стеклом.



Можно оценить масштаб блока. Фотография сделана посередине, если взглянуть назад, то можно увидеть то же самое.



В результате всех этапов очистки вода становится пригодной для питья и удовлетворяет всем нормам. Однако, запускать такую воду в город нельзя. Дело в том, что протяженность водопроводных сетей Москвы - тысячи километров. Есть участки с плохой циркуляцией, закрытые ответвления и т.п. Как результат - в воде могут начать размножаться микроорганизмы. Чтобы это избежать воду хлорируют. Раньше это делали путем добавления жидкого хлора. Однако он является крайне опасным реагентом (в первую очередь с точки зрения производства, перевозки и хранения), поэтому сейчас Мосводоканал активно переходит на гипохлорит натрия, который гораздо менее опасен. Для его хранения пару лет назад был построен специальный склад (привет HALF-LIFE).



Опять же все автоматизировано.



И компьютеризировано.



В конце концов, вода попадает в огромные подземные резервуары на территории станции. Эти резервуары наполняются и опустошаются в течение суток. Дело в том, что станция работает с более менее постоянной производительностью, в то время как потребление в течение дня очень сильно меняется - утром и вечером оно крайне высокое, ночью очень низкое. Резервуары служат некоторым аккумулятором воды - ночью они наполняются чистой водой, а днем она забирается из них.



Управляется вся станция из центральной диспетчерской. 24 часа в сутки дежурят два человека. У каждого рабочее место с тремя мониторами. Если я правильно запомнил - один диспетчер следит за процессом очистки воды, второй - за всем остальным.



На экранах отображается огромное количество всевозможных параметров и графиков. Наверняка эти данные берутся в том числе с тех приборов, которые были выше на фотографиях.



Крайне важная и ответственная работа! Кстати говоря, на станции практически не было замечено работников. Весь процесс очень сильно автоматизирован.



В заключение - немного сюрра в здании диспетчерской.



Конструкция декоративного характера.



Бонус! Одно из старых зданий, оставшихся со времен самой первой станции. Когда-то она вся была кирпичной и все сооружения выглядели примерно так, однако сейчас все полностью перестроено, сохранилось лишь несколько строений. Кстати, вода в те времена подавалась в город с помощью паровых машин! Чуть подробнее можно почитать (и посмотреть старые фото) в моем прошлом отчете.



Отчет получился объемным, хотя показана только малая часть станции, а рассказано и того меньше даже из того что я знаю :)

Выражаю огромную признательность пресс-службе Мосводоканала за приглашение!

Также огромное спасибо walsk за хорошую компанию и помощь в составлении отчета!"
